概要

外部電流磁場ソース（COIL）はメッシュと関係なく配置でき便利ですが、従来はスライド運動解析時には使用できませんでした。ｒ9.1より、COILをステータ内に配置することが可能になりました。

解説

Fig.1にその例を示します。解析は直流場渦電流解析で定常状態を求めています。メッシュは、"スライド面が中心軸を含む場合の解析"で用いたものと同じものを使用しています。 従来と同様COILは変形ポテンシャル領域にある必要があり、かつ固定子側にある必要があります。また、スライド面はトータルポテンシャル領域にある必要があり、今回の例では、ロータ領域、磁石領域およびスライド面外側一層をトータルポテンシャル領域としています。

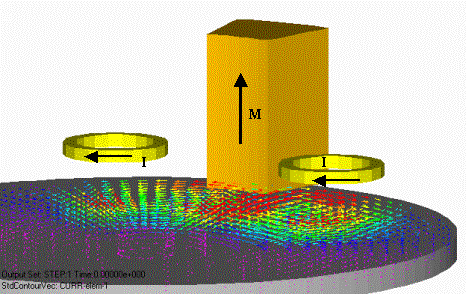

Fig.1　スライド運動解析において
COILを使用した例
