Argoculus の機能と特徴
さて、前回は Argoculus を用いてセンサーをインターネットに接続する方法を解説しましたが、今回は具体的なセンサーの接続事例をご紹介します。前回に述べましたが、アナログ出力を持つセンサーは、 Argoculus CONNECT（ アナログ入力ユニット AIU-V01、V02） を用いることで、簡単にプログラミングレスで Argoculus に接続することができます。アナログ入力ユニットは、入力されたアナログ信号を、決められたサンプリングレート（ 10Hz） でA/D変換し、その値をUSBによりPC（ あるいはシングルボードコンピュータ） に送信します。
注） Argoculus CONNECT についての詳細は、以下のページをご参照ください。
http://www.ssil.co.jp/product/argoculus/gateway/
アナログ出力が電圧値でかつそのレンジが±5V以内であれば、Argoculus CONNECT で接続できます。出力がそのレンジを越えるもの（ 0-10Vなど） や電流出力（ 4-20mAなど） のケースでも、直流信号変換器を用いて、±5Vの範囲の信号に信号変換すれば、接続することができます。温度、湿度、熱電対、圧力、加速度、照度、CO2濃度、レーザ距離計など、各種センサーでの接続事例がありますが、ここでは、農業用センサーの例をご紹介します。
注） 直流信号変換器はいろいろありますが、例えば渡辺電気工業株式会社のページをご参照ください。
https://www.watanabe-electric.co.jp/product/main-genre/mainGenreCode/12/
ご紹介する農業用センサーは、農業用CO2・温度・湿度トランスミッターSH-VT250（ 図1 SOHATECH社製、販売元：三協インタナショナル株式会社）です。今回、Argoculus CONNECTとの接続を行うためにアナログ出力が0-5Vの電圧出力のものを選択し、CO2センサーの出力レンジとしては3,000ppmのものを接続しました。ここでは社内LAN経由でインターネットへ接続したため、センサー以外に必要な機材は、以下のとおりとなりました。
ゲートウェイ用のシングルボードコンピュータ ： Raspberry Pi
センサー用スイッチング電源 （24V、センサーへの電力供給用）
端子 ボックス（ TMP-10B 株式会社タカチ電気興業）
Ar goculus CONNECT アナログ入力ユニット（ AIU-V01 入力レンジ±5V）
信号線 （ビニルキャブタイヤ丸型 6芯）
なお、Raspberry Piと記載しましたが、WindowsPC でも問題なく接続できます。接続構成は、以下の通りです。
SH-VT250 ⇒ 端子ボックス ⇒ AIU- V01 ⇒ R aspberry Pi ⇒ L AN（インターネットへ）
接続作業は、以下の通りとなります。
1） 農業センサー SH-VT250 への信号線、電力線の接続 （図2）
SH-VT250 と電源やゲートウェイとの配線はユーザ自ら行う必要があります。屋外での使用が前提ですので、防水構造とするべくケーブルグランドを介し6芯の信号線を用い配線しました。このうち使用したのは5本（ 電源＋、GND、CO2センサー、温度センサー、湿度センサー）です。
2） 端子ボックスへの信号線、電力線の接続
端子ボックスでは、1）の5本の線を、アナログ入力ユニット（ AIU-V01） に接続する3つのセンサー（CO2、温度、湿度） の6本の信号線 （それぞれのマイナス側はGNDと共通） と電源への線に接続します。端子ボックスまでは室外への配置を想定し、防水防塵仕様としました。
3） 農業センサー SH-VT250 信号線とアナログ入力ユニットとの接続 （図3）
アナログ入力ユニットとの接続では、サーバーに登録したセンサー信号とチャンネルの対応の通りに接続する必要があります。なお、アナログ入力ユニットは室内仕様です。
4） スイッチング電源の電力線と端子ボックスの接続
5） Argoculus CONNECT と Raspberry Pi の接続 （USB）
6） Raspberry Pi への Argoculus ゲートウェイソフトウェアのインストール
7） Argoculus サーバーへのセンサー、ゲートウェイの設定
これらの作業完了後、ブラウザーを起動し、そこから Argoculus を起動。IDとパスワードを入力することで、センサー信号をモニターできるようになります。SH-VT250 への配線に少し手間がかかりますが、それを除くと、各種設定も含め、1時間程度の作業で、リアルタイムのCO2、温度、湿度それぞれのセンサー信号をインターネットを介してブラウザー上で参照できるようになります。

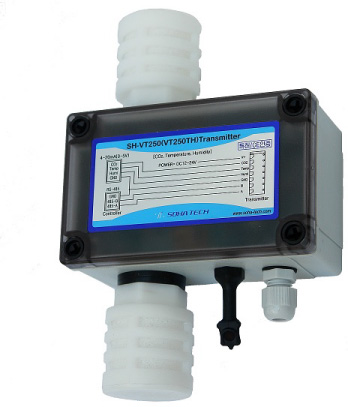

図1 SH-VT250 の外観

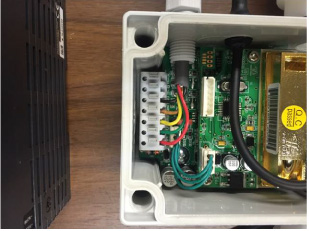

図2 SH-VT250 内部の結線

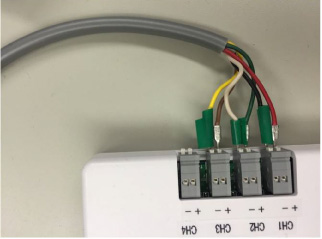

図3 アナログ入力ユニットへの接続
